Análisis del medidor de consumo Shelly EM en cuadros eléctricos bifásicos

El Shelly EM se ha convertido en una referencia en el mundo de la monitorización energética para instalaciones monofásicas, pero su aplicación en sistemas bifásicos genera numerosas dudas técnicas. Este análisis exhaustivo despeja todas las incógnitas: desde los fundamentos eléctricos hasta la configuración avanzada, pasando por una comparativa detallada con alternativas del mercado. Si buscas controlar el consumo de tus cargas bifásicas con precisión y sin complicaciones, aquí encontrarás todo lo que necesitas saber.

Fundamentos técnicos del Shelly EM en sistemas bifásicos

El Shelly EM es un monitor de energía monofásico diseñado para medir la corriente a través de una pinza amperimétrica externa (hasta 120 A) y el voltaje mediante una conexión directa al circuito. En una instalación bifásica, típica en muchos países con dos fases a 120 V o 230 V entre fases, el reto principal es que el Shelly EM solo puede medir una fase a la vez, ya que dispone de una única entrada de voltaje y una pinza de corriente. Sin embargo, con la configuración adecuada y comprendiendo sus limitaciones, es posible utilizarlo para monitorizar cargas bifásicas como calentadores, bombas de calor o secadoras.

Para entender su funcionamiento, es crucial recordar que la potencia activa en un sistema bifásico se calcula como P = V × I × cos(φ), donde V es el voltaje entre fases (o fase-neutro según la configuración). Si conectamos el Shelly EM a una de las fases, medirá la corriente de esa fase y el voltaje respecto al neutro, pero la carga bifásica consume corriente de ambas fases. Por lo tanto, la lectura de potencia será solo la correspondiente a la fase monitorizada, no la total de la carga. Para medir la potencia total, se necesitarían dos dispositivos Shelly EM (uno por fase) o un monitor trifásico como el Shelly 3EM.

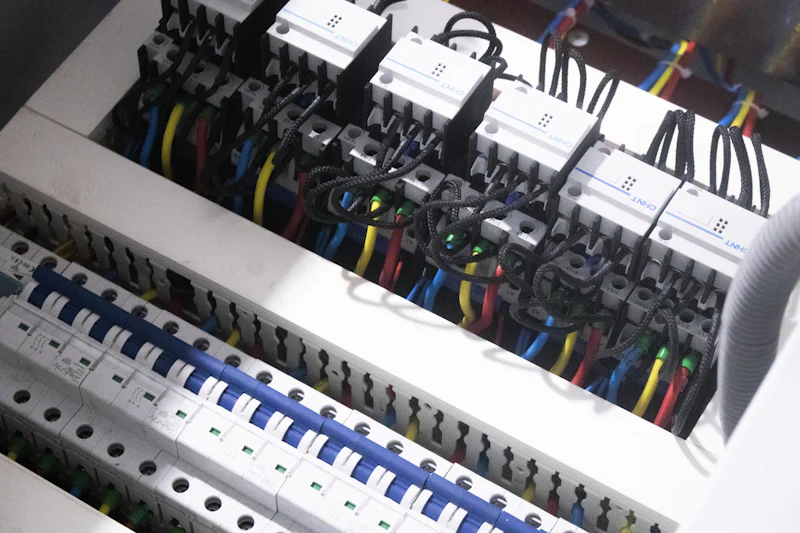

Análisis detallado de la instalación paso a paso

La instalación del Shelly EM en un cuadro bifásico requiere planificación y respeto a las normas eléctricas. A continuación, se describe un proceso detallado para monitorizar una carga bifásica (por ejemplo, un termo eléctrico de 3 kW) utilizando un solo Shelly EM, asumiendo que se desea medir la potencia consumida por la carga completa, aunque con la limitación de medir solo una fase.

Paso 1: Identificación de la carga y el cuadro eléctrico

Localice el interruptor magnetotérmico (PIAs) que protege la carga bifásica. En un cuadro bifásico típico, encontrará dos PIAs (uno por fase) o un PIA bipolar (2 polos) que corta ambas fases simultáneamente. Identifique las fases L1 y L2, así como el neutro (N) y la toma de tierra (PE). Es fundamental que el cuadro tenga espacio para alojar el Shelly EM y que el acceso a los conductores sea seguro.

Paso 2: Conexión del Shelly EM a una de las fases

El Shelly EM se conecta de la siguiente manera: el terminal 'L' (entrada de voltaje) se conecta a una de las fases (por ejemplo, L1) aguas abajo del PIA correspondiente. El terminal 'N' se conecta al neutro. La pinza amperimétrica (CT) se coloca alrededor del conductor de la misma fase (L1) que alimenta la carga. Es importante respetar la dirección de la pinza: la flecha debe apuntar hacia la carga. La salida del Shelly EM (si se usa como relé) no se emplea en este caso, ya que solo interesa la medición.

Paso 3: Configuración de la aplicación Shelly Smart Control

Una vez conectado y alimentado el dispositivo, siga los pasos de la aplicación para agregar el Shelly EM. Durante la configuración, es esencial ajustar el parámetro 'Tipo de red' a 'Bifásica' (si está disponible) o, en su defecto, seleccionar 'Monofásica' y luego, en los ajustes avanzados, indicar que la carga es bifásica. Sin embargo, la opción nativa para bifásica no existe en todos los firmware; en ese caso, se puede utilizar la función de 'Potencia aparente' o simplemente asumir que la lectura corresponde a la mitad de la carga total, duplicando el valor manualmente en las automatizaciones. Para una medición precisa, lo recomendable es instalar dos Shelly EM, uno por fase.

Errores comunes, limitaciones y seguridad eléctrica

Al instalar un Shelly EM en un sistema bifásico, es frecuente cometer errores que pueden comprometer la seguridad o la precisión de las mediciones. El más grave es conectar la entrada de voltaje entre dos fases, lo que expone al dispositivo a una sobretensión que lo destruye. Otro error típico es colocar la pinza amperimétrica en el cable equivocado o invertir su polaridad, lo que resulta en lecturas de potencia negativa o errónea. Además, muchos usuarios asumen que el Shelly EM puede medir directamente la potencia total de una carga bifásica, cuando en realidad solo mide la corriente de una fase.

Las limitaciones principales del Shelly EM en bifásica son: (1) no mide el desfase entre fases, por lo que el factor de potencia total no es preciso si las cargas son desequilibradas; (2) la potencia aparente y reactiva no se calculan correctamente; (3) no es posible detectar fugas a tierra diferenciales. Para superar estas limitaciones, se recomienda utilizar el Shelly 3EM, que está diseñado para sistemas trifásicos y bifásicos, o instalar dos Shelly EM y sumar sus lecturas mediante software (por ejemplo, en Home Assistant).

Comparativa detallada: Shelly EM vs alternativas para bifásica

Para ayudarle a elegir la mejor opción según sus necesidades, presentamos una tabla comparativa exhaustiva con los principales monitores de energía compatibles con sistemas bifásicos. Se han evaluado aspectos como precisión, facilidad de instalación, conectividad y precio.

Como se observa, el Shelly EM individual es la opción más económica pero con limitaciones en bifásica. La combinación de dos Shelly EM ofrece una solución equilibrada en precisión y coste, mientras que el Shelly 3EM es la opción más integrada y fiable. El Iotawatt y Emporia Vue son alternativas más potentes pero también más caras. Para la mayoría de usuarios domésticos, dos Shelly EM representan la mejor relación calidad-precio.

Preguntas frecuentes sobre el Shelly EM en bifásica

Conclusiones y plan de acción recomendado

El Shelly EM es un dispositivo versátil y económico que, con las consideraciones adecuadas, puede integrarse en instalaciones bifásicas. Sin embargo, no es la solución óptima para una monitorización completa y precisa de todo el cuadro bifásico, debido a su naturaleza monofásica. Para usuarios que buscan controlar una carga específica y están dispuestos a aceptar cierta imprecisión, un solo Shelly EM es suficiente. Para aquellos que desean un análisis energético detallado de toda la vivienda, la combinación de dos Shelly EM o la inversión en un Shelly 3EM es la opción recomendada.

En resumen, el Shelly EM es una herramienta valiosa para la domótica y el ahorro energético, pero su aplicación en sistemas bifásicos requiere comprender sus limitaciones. Con la información proporcionada en este análisis, estará preparado para tomar una decisión informada y realizar una instalación segura y eficiente. La monitorización energética es el primer paso hacia un consumo más responsable y económico.
